NIEDERDRUCK-VAKUUM-SOLARKOLLEKTOREN

Vakuumröhren-Solarkollektoren wandeln Sonnenenergie in nutzbare Wärme in einem Solar-Warmwasserbereitungssystem um.

Diese Energie kann verwendet werden für: Haushaltsheizung, Poolheizung, Raumheizung oder sogar Klimaanlage.

Das Funktionsprinzip des Solarvakuumkollektors ist einfach. Eine Solarvakuumröhre funktioniert ähnlich wie eine Thermoskaffeeflasche. Es besteht aus zwei Glasschichten mit einem Vakuum zwischen den Schichten.

Die aufgenommene Wärme (Wärmeaufnahme 93% und Temperaturen über 150 °C) wird aufgrund der Vakuumisolierung zwischen den Rohren verlustarm an das Wasser übertragen.

Das Rohr ist bis zu einer Größe von 25 mm korrosions- und witterungsbeständig (Hagel).

Andererseits lässt das System aufgrund des Abstands zwischen den Rohren keine Schneeansammlung zu und hält Schneegeschwindigkeiten von bis zu 100 km/h stand.
Grundsätzlich gibt es zwei Arten von Vakuumröhren-Solarsystemen:

A) Niederdruck-Solarvakuumkollektoren

Die Energie der Sonne dringt durch die Glasröhren und erhitzt das Wasser in den Röhren. Da zwischen den Röhren ein Vakuum herrscht, das zu einem nahezu perfekten Wärmeisolator wird, kann die Wärme aus der inneren Glasröhre auch bei Kälte nicht wieder in die Atmosphäre entweichen.
Da das spezifische Gewicht von kaltem Wasser schwerer ist als das von heißem Wasser, beginnt das heiße Wasser in den Glasröhren in den isolierten Wassertank aufzusteigen, wodurch das kalte Wasser aus dem isolierten Wassertank in die Glasröhren sinkt (absinkt). Während sich der Zyklus wiederholt, wird das Wasser im Solarwarmwasserbereiter erwärmt. Dieser Vorgang wird als Thermosiphonieren bezeichnet.
Das Thermosiphon-Vakuumkollektorsystem besteht aus:

- Haupttank

Der Haupttank ist drucklos und dient als Wasser- und Zirkulationstank. Die Vakuumröhren der Solarkollektoren treten in Bodennähe in einem Winkel in den Tank ein, sodass Wasser in die Vakuumröhren eindringen und aus dem Tank austreten kann. Der Haupttank bietet die Möglichkeit, eine elektrische Heizung zu installieren, falls die Wassertemperatur schnell erhöht werden muss.

– Hilfstank

Es wird oben auf dem drucklosen Haupttank installiert. Erhitztes Wasser hat eine geringere Dichte als kälteres Wasser, d. h. wärmeres Wasser benötigt einen größeren Speicherraum. Zusätzliches Volumen
Der für die Warmwasserbereitung erforderliche Warmwasserbereiter ist mit einem Hilfstank ausgestattet. Dieser Hilfstank steuert den Wasserfluss vom Wassernetz zum Haupttank.

- Frostschutz

Solar-Vakuumkollektoren sind bei korrekter Installation ein frostsicheres Niederdrucksystem. Zur Isolierung der Leitungen sind geeignete Wärmedämmstoffe zu verwenden.

B) Direktdruck-Solarvakuumkollektoren

Vorteile:
- Hochdruck-Solarkollektoren können den Anschluss an das Wassernetz bis zu 6 Bar akzeptieren;
- breiter Anwendungsbereich, Haushalte, Wohnungen, Krankenhäuser, Häuser, Hotels usw.;
– trägt zu Einsparungen von 45-60% bei Ihrem Stromverbrauch bei;
– zuverlässig und umweltfreundlich; - Lebensdauer bis zu 20 Jahre.

NIEDERDRUCK-SOLAR-VAKUUMKOLLEKTOREN

ADA1 – 2447

Anzahl der Röhren	24
Rohrabmessungen	47*1800
Warmwasserkapazität	160 L
Kaltwasserkapazität	40 L
Kaltwasserversorgung	1/2
Warmwasserauslass	3/4
Internes Speichermaterial	304 Chrom-Nickel
Externes Material	Statisch lackiertes verzinktes Eisen
Dämm Material	Polyurethan

ADA1 – 3047

Anzahl der Röhren	30
Rohrabmessungen	47*1800
Warmwasserkapazität	190 L
Kaltwasserkapazität	40 L
Kaltwasserversorgung	1/2
Warmwasserauslass	3/4
Internes Speichermaterial	304 Chrom-Nickel
Externes Material	Statisch lackiertes verzinktes Eisen
Dämm Material	Polyurethan

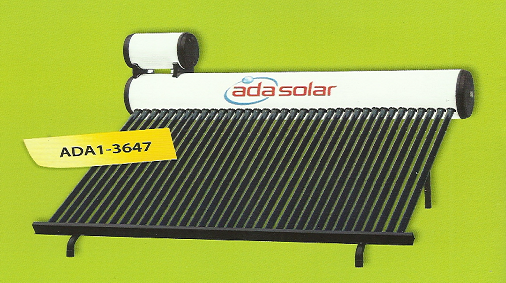

ADA1 – 3647

Anzahl der Röhren	36
Rohrabmessungen	47*1800
Warmwasserkapazität	230 L
Kaltwasserkapazität	40 L
Kaltwasserversorgung	1/2
Warmwasserauslass	3/4
Internes Speichermaterial	304 Chrom-Nickel
Äußere Angelegenheit	Statisch lackiertes verzinktes Eisen
Dämm Material	Polyurethan
